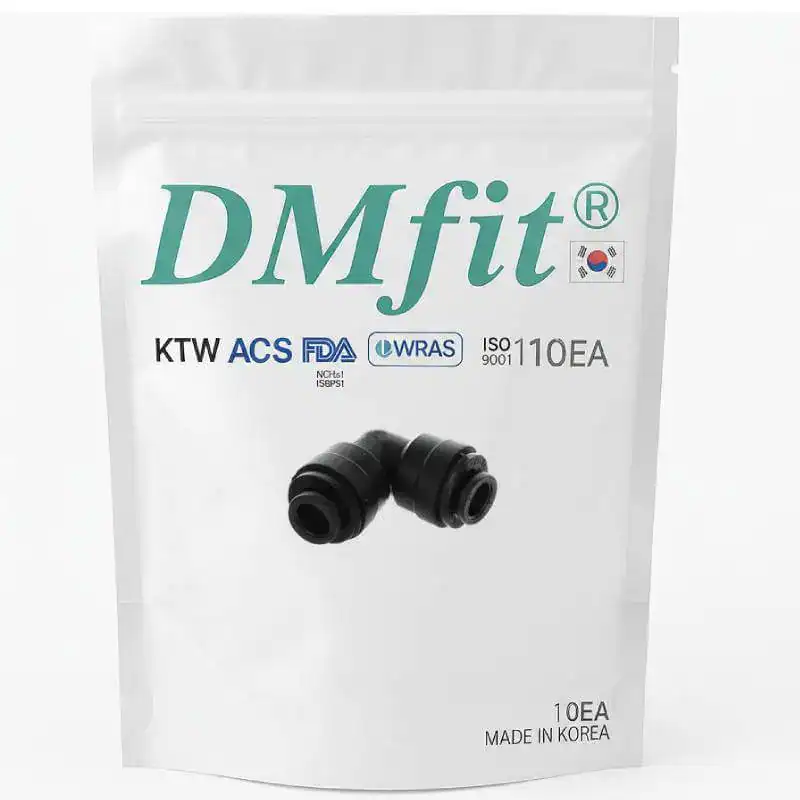

Le raccord rapide coudé tube égal 22 mm permet de raccorder deux tubes métriques de même diamètre avec un angle de 90°. Il convient aux circuits d’eau potable des bungalows, habitats mobiles et Tiny-Houses, en eau froide comme en eau chaude modérée.
Description
Raccord coudé égal 22 mm : Pour votre circuit d'eau d'habitat réduit
Le raccord rapide coudé 22 mm facilite l’orientation des conduites sur les réseaux d’eau de diamètre important. Il relie deux tubes métriques de 22 mm avec un angle précis de 90°. Ainsi, l’installateur structure proprement le réseau sans contraindre le tube ni réduire le débit.
Ce raccord s’utilise sur les circuits d’eau potable de bungalow, d’habitats mobiles et de Tiny-House. Il convient également aux réseaux d’eau froide et d’eau chaude domestique. En plus, son format compact permet une intégration simple dans les locaux techniques, sous plancher ou derrière cloison. Par ailleurs, il aide à maintenir un passage fluide dans les zones où le rayon de courbure serait insuffisant.
Conception DMFIT : matériaux et montage du raccord coudé 22 mm
Le fabricant conçoit ce raccord en copolymère d’acétal robuste et non toxique. En effet, ce matériau résiste aux contraintes mécaniques, à la fatigue et aux agents courants présents dans l’eau potable. Par conséquent, le raccord conserve une stabilité dimensionnelle fiable sur le long terme, même dans des installations mobiles soumises aux vibrations.
La technologie push-fit simplifie l’installation. En pratique, l’utilisateur coupe le tube bien droit, puis l’insère jusqu’à la butée interne. La connexion devient immédiatement étanche. En plus, le collet de maintien autorise un démontage rapide sans outil, ce qui facilite les ajustements ou les interventions futures.
Cependant, l’utilisateur doit éviter les chocs et les contraintes excessives sur le corps du raccord. D’ailleurs, le respect de ces précautions prolonge la durée de vie du montage et sécurise l’ensemble du circuit.
Compatibilité et fiabilité éprouvée sur le long terme
Le raccord supporte généralement jusqu’à 10 bar entre 1 °C et 20 °C, puis environ 4 bar à 65 °C. Enfin, ses certifications sanitaires (NSF-51, NSF-61, FDA, WRAS, ACS, KTW) permettent son utilisation sur les réseaux d’eau destinés à la consommation humaine.
Domaines d’application
Circuits d’eau potable bungalows
Réseaux d’eau de chalet en bois
Circuits d’eau de mobile-home
Systèmes de traitement de l’eau potable
Quand doit-on utiliser ce raccord coudé égal de tube 22 mm ?
Ce raccord s’adresse aux installateurs intervenant sur des bungalows, des habitats mobiles, des Tiny-Houses et des réseaux d’eau potable nécessitant un diamètre supérieur. Il convient aux professionnels recherchant un coude démontable, fiable et simple à installer sur des circuits d’eau froide et chaude.
Ce raccord est-il adapté aux habitats mobiles ?
Sa conception robuste et son montage sans outil conviennent parfaitement aux installations soumises aux vibrations.
Peut-on l’utiliser sur un circuit d’eau chaude ?
Il accepte l’eau chaude modérée jusqu’à 65 °C, dans les limites de pression recommandées.
Comment garantir une bonne étanchéité ?
L’utilisateur doit couper le tube proprement et l’insérer jusqu’à la butée interne pour assurer une connexion sécurisée.
Informations complémentaires
| Poids | 0.750 kg |
|---|---|
| Diamètre extérieur du tube | 22 mm |
| Composition | Acétal |
| Pression de service | 12 Bar – 170 psi |
| Température | Air -20°C(-4°F) ~ 65°C(150°F) Liquide |
| Origine de fabrication | COREE DU SUD |
| Certifications | ACS – KTM – NSF – FDA |
| Couleur du raccord | Gris |
| Délai d’expédition | 3 à 5 jours ouvrés |
| Marque | DMFit |
Ce raccord est destiné aux applications industrielles et aux installations de traitement de l’eau nécessitant une connexion fiable pour des fluides non agressifs, conformément aux données de compatibilité chimique du fabricant.
| Catégorie de fluide | Niveau de compatibilité | Commentaires d’utilisation |
|---|---|---|
| Eau potable, eau de réseau, eau industrielle | Compatible | Utilisation standard sans restriction dans les plages de pression et température prévues. |
| Eau filtrée, osmosée, déminéralisée | Compatible | Convient aux installations de filtration et de traitement de l’eau. |
| Air comprimé basse pression / gaz neutres | Compatible | Applications pneumatiques basse pression en environnement industriel. |
| Détergents et produits de nettoyage dilués | Compatibilité conditionnelle | Dépend de la concentration, de la température et du temps d’exposition. |
| Solutions alcalines ou acides diluées | Compatibilité conditionnelle | Validation technique recommandée pour usage continu. |
| Acides forts, solvants agressifs, oxydants puissants | Non recommandé | Risque de dégradation du matériau et des joints. |
| Vapeur et fluides à haute température | Non recommandé | Non adapté aux environnements thermiques sévères. |
Recommandations techniques
- Respecter les plages de pression et de température du raccord
- Vérifier la compatibilité chimique pour tout fluide spécifique
- Effectuer un test avant mise en service définitive
- Contrôler régulièrement l’état des joints en environnement industriel
